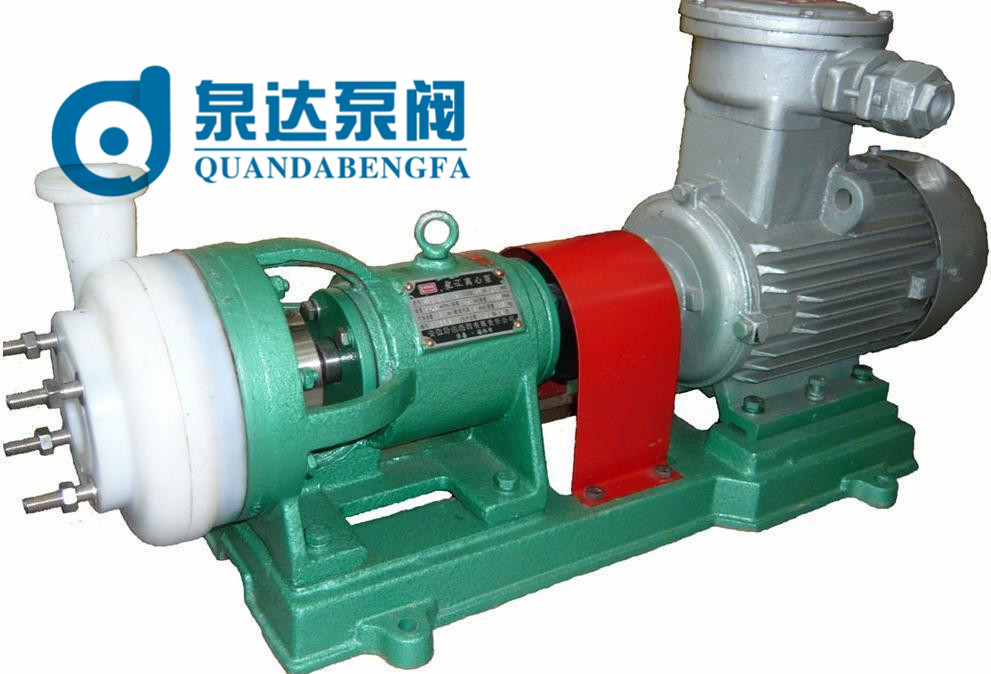

FSB氟塑料耐腐蝕泵產品介紹
FSB氟塑料耐腐蝕泵是泉達公司設計的一款耐腐蝕性能優秀的臥式管道離心泵，該款泵按照安國標準設計。軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上最強耐腐蝕裝備之一。
泉達公司的產品全部采用計算機設計專業優化處理，公司有豐富的生產經驗完善的檢測手段，保證質量可靠穩定。
FSB氟塑料耐腐蝕泵產品特點：
FSB氟塑料耐腐蝕泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
FSB氟塑料耐腐蝕泵技術參數：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。

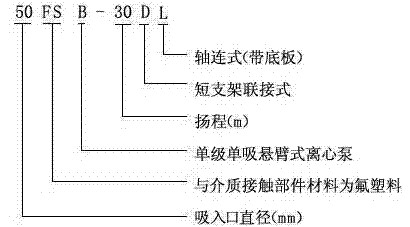

FSB氟塑料耐腐蝕泵型號意義：
FSB氟塑料耐腐蝕泵機械密封：
FSB和FSB-D氟塑料合金離心泵采用目前最為先進的外裝式四氟波紋管機械密封，其特點是能補償泵軸的徑向跳動，單端面密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護，延長了機封使用壽命；對于輸送含雜質顆粒腐蝕性介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，強堿與氫氟酸等特殊腐蝕性介質配用無壓燒結碳化硅密封；用戶選型時需考慮到介質中的固體含量及介質特殊腐蝕性．

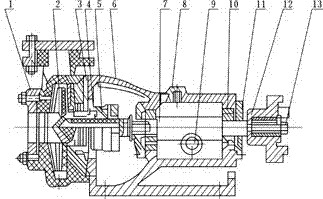

FSB氟塑料耐腐蝕泵結構圖：
|
|
序號
|
名稱
|
序號
|
名稱
|
|
1
|
泵體
|
8
|
油蓋
|
|
2
|
葉輪
|
9
|
油鏡
|
|
3
|
后蓋
|
10
|
軸承
|
|
4
|
壓蓋
|
11
|
軸承壓蓋
|
|
5
|
密封件
|
12
|
聯軸器
|
|
6
|
支架
|
13
|
吊緊螺栓
|
|
7
|
泵軸
|
|
|
FSB氟塑料耐腐蝕泵性能參數：
|
型號
|
流量(m3/h)
|
揚程
（m）
|
口徑
|
功率
|
轉速
（r/min）
|
汽蝕余量
（m）
|
效率
（%）
|
|
進口
|
出口
|
軸功率
|
電機功率
|
|
40FSB-20L
|
10
|
20
|
ф40
|
ф32
|
1.4
|
3.0
|
2900
|
3.0
|
45
|
|
40FSB-30L
|
10
|
30
|
ф40
|
ф32
|
1.6
|
3.0
|
2900
|
3.0
|
42
|
|
50FSB-25L
|
12.5
|
25
|
ф50
|
ф32
|
1.8
|
3.0
|
2900
|
3.0
|
55
|
|
50FSB-30L
|
13
|
30
|
ф50
|
ф32
|
1.9
|
3.0
|
2900
|
3.0
|
46
|
|
65FSB-32L
|
25
|
32
|
ф65
|
ф50
|
4.7
|
5.5
|
2900
|
3.0
|
65
|
|
80FSB-20L
|
50
|
20
|
ф80
|
ф65
|
4.6
|
5.5
|
2900
|
3.0
|
45
|
|
80FSB-25L
|
42
|
25
|
ф80
|
ф65
|
5.7
|
7.5
|
2900
|
3.0
|
67
|
|
80FSB-30L
|
50
|
30
|
ф80
|
ф65
|
6.9
|
7.5
|
2900
|
3.5
|
68
|
|
80FSB-40L
|
45
|
40
|
ф80
|
ф50
|
10
|
11.0
|
2900
|
3.5
|
48
|
|
80FSB-50L
|
50
|
50
|
ф80
|
ф50
|
12
|
15.0
|
2900
|
3.5
|
57
|
|
80FSB-55L
|
50
|
55
|
ф80
|
ф50
|
13.5
|
18.5
|
2900
|
4.0
|
50
|
|
100FSB-32L
|
100
|
32
|
ф100
|
ф80
|
12
|
15.0
|
2900
|
3.5
|
70
|
|
型號
|
流量(m3/h)
|
揚程
（m）
|
口徑
|
功率
|
轉速
（r/min）
|
汽蝕余量
（m）
|
效率
（%）
|
|
進口
|
出口
|
軸功率
|
電機功率
|
|
40FSB-15(D)
|
5
|
15
|
ф40
|
ф32
|
0.4
|
3.0
|
2900
|
3.0
|
40
|
|
40FSB-20(D)
|
10
|
20
|
ф40
|
ф32
|
1.2
|
3.0
|
2900
|
3.0
|
42
|
|
40FSB-30(D)
|
10
|
30
|
ф40
|
ф32
|
1.2
|
3.0
|
2900
|
3.0
|
52
|
|
50FSB-20(D)
|
12.5
|
20
|
ф50
|
ф32
|
1.5
|
3.0
|
2900
|
3.5
|
55
|
|
50FSB-25(D)
|
12.5
|
25
|
ф50
|
ф32
|
1.8
|
3.0
|
2900
|
3.5
|
55
|
|
50FSB-30(D)
|
15
|
30
|
ф50
|
ф32
|
1.9
|
3.0
|
2900
|
3.5
|
54
|
|
65FSB-32(D)
|
25
|
32
|
ф65
|
ф50
|
3.6
|
5.5
|
2900
|
3.5
|
65
|
|
80FSB-25(D)
|
42
|
25
|
ф80
|
ф65
|
3.8
|
7.5
|
2900
|
3.5
|
67
|
|
80FSB-30(D)
|
50
|
30
|
ф80
|
ф65
|
6.8
|
7.5
|
2900
|
3.5
|
68
|
FSB氟塑料耐腐蝕泵拆卸與安裝：
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。
2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。
3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。
4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出靜壞。
5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序?qū)⒚芊饧迎h(huán)、靜環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。
FSB氟塑料耐腐蝕泵使用注意事項：
安裝及注意事項
1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢査有無碰擦現象.轉動輕松均勻則安裝結束。
3.氟塑料合金離心泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除后才能工作。
起動與停車
1．往水泵內注足液體（引液）。
2．檜査支架油室的油位是否在規定范圍內。
3．檢査電動機運轉方向.調看泵的旋轉標記。
4．關閉出口閥門及壓力表旋塞。
5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓
6．重要停車時，首先關閉出水閥，再切斷電源。
力表指針指到需要的位置時.停止出水閥門大小的調整。
FSB氟塑料耐腐蝕泵性能曲線圖

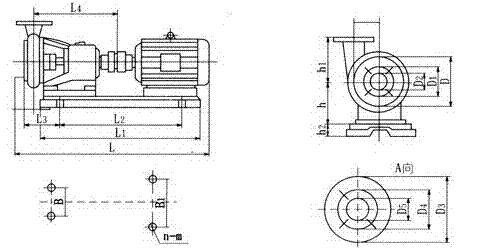

<FSB型合金氟塑料離心泵>安裝尺寸圖
FSB氟塑料耐腐蝕泵故障原因與排除方法：
|
故 障
|
原 因
|
解決方法
|
|
打不出液體
|
1、吸入管內有空氣.迸口阻塞
2、吸上高度太高
3、要求揚程大于泵揚程
4、排出管過細.管路損失過大
5、反轉
|
1 、清理管路，排凈空氣
2 、降低泵安裝高度
3、更換揚程大的泵
4 、換口徑與泵口等大的輸出管
5、改變方向
|
|
流量不足
|
1 、葉輪損壞
2 、 密封件損壞
3、數不足
4、進口管過細
5、出口管彎頭過多，阻力過大
|
1 、更換新葉輪
2 、換密封件
3、增加轉數
4 、按規定重裝管道
5 、重新合理安排管路
|
|
揚程不足
|
1、輸送介質中含有氣體或介質粘度過大
2、葉輪和葉片損壞
3、轉數不足
|
1、降低介質粘度或增加注灌壓力
2、更換葉輪
3 、增加轉數
|
|
軸端滲漏
|
1、機械密封卡環過松
2、軸端卡環過渡尺寸間隙太大
|
1、旋緊卡壞兩只內六角螺釕
2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊
|
|
密封泄漏嚴重
|
1、密封元件材料選用不當
2、磨瘵付嚴重磨損
3、動靜環吻不勻
4 、磨擦付過大靜環碎裂
|
1、向供泵串位述明介質情況，配適當動靜環
2、更換磨損另件.并調整彈簧壓力，減少磨損
3、密封組合體松卡環鏍栓重新調正位置
4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10
|
|
泵內有雜音或泵振動
|
1、泵軸與電機軸不同心
2 、流量超過使用范圍產生氣蝕
3、泵產生氣蝕
4 、電動機與軸承磨損
|
1 、校正泵軸中心
2、選用適當?shù)谋眯?按泵使用范圍運轉
3、降低介質的溫度或增加灌注壓力
4、清洗或更換軸承
|
相關關鍵詞：氟塑料離心泵，F(xiàn)SB型氟塑料合金離心泵，F(xiàn)SB型離心泵
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
